1

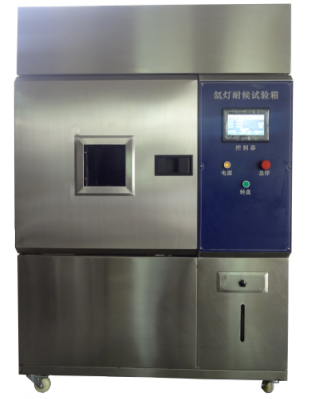

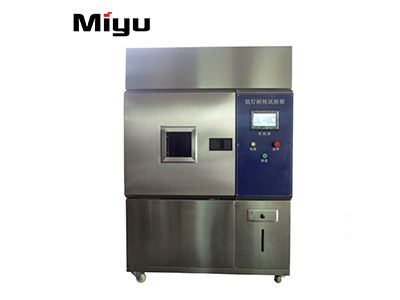

外觀圖

2

主要技術指示

1.型號：MY-SUN-F750（風冷型）(模擬透過玻璃窗的光)

2.電源：交流380V/50Hz，總功率13KW

3.氙燈功率：1.8 KW（風冷型全太陽能光譜長弧氙燈）3支

    壽命: 1500小時

4.氙燈輻射強度：550W/m2

5.觸發器功率1.8KW工作電壓交流220V電流25±3A.

6.試驗黑板溫度： 50℃--90℃可調

7.溫度均勻度：≤3℃

8.濕度范圍：55%HR -90%HR

9.弧中心至試樣的距離:250～600mm有效暴曬面積 212500px2

10.工作室尺寸：950×950×800㎜（長深高）

11.燈管：3只 （Teelong）

12.噴水系統：噴水時間999分鐘可以設置，停噴時間999分鐘可以設置

12.外型尺寸：1550X1600X2000MM

3

結構與配置

1．整體式結構：由試驗箱體、加熱//光照/系統/電器控制組成

2．箱體材料：不銹鋼.

3．箱體內膽： SUS304不銹鋼板

4．門  ：硅橡膠緊迫密封裝置。

5．樣架：全不銹鋼制造，試樣固定位置可調、標準沖壓成型樣板

6．控制器：可編程觸摸屏控制器“銘宇公司自主研發的氙燈專業控制器”。

7．對流：長軸專用電機

8．設備運行時序控制器

9．黑板溫度計BPT或黑標準溫度計BST

10．專用濾光器（透過玻璃窗的光）

4

主要特點

1. 通風冷卻裝置：試驗箱溫度通風冷卻系統由溫控儀自動控制，箱內采用智能風冷系統降溫。

2.控制黑板溫度計采用有線傳輸技術，有效提高了控制精度。

采用光纖傳輸測量氙燈輻射強度，避免因溫度原因導致測量值誤差的問題。

在試樣架上安裝了黑板溫度計BPT或黑標準溫度計BST.

裝置:為了記錄每次試驗工作時間，設備在操作面板上設有定時器，可對設備時間進行控制，定時結束設備即自動關閉。

8. 保護裝置:為了使氙弧燈能正常工作，不致損壞，開門氙燈自動熄滅，全機停止工作的保護設施。

5

保護裝置：

1. 超溫保護

2. 漏電保護

3. 缺水保護

6

設備使用條件：

電壓：380±10%V，50±1%Hｚ（氙燈點燈電壓：DV 170±10V）

功率：7KW

內循環用水：加濕、降雨等用蒸餾水或潔凈水（降雨用水可根據用戶需要自行確定   但系統不能承受強酸堿溶液），氙燈冷卻用去離子水或嚴格與金屬無接觸的蒸餾水。
