3.2 控制方式

PLC 觸摸控制,可觸摸手動輸入控制的高度,以及高度單位……等,測試時可顯示實際的測試結果,相對應的測試數據。

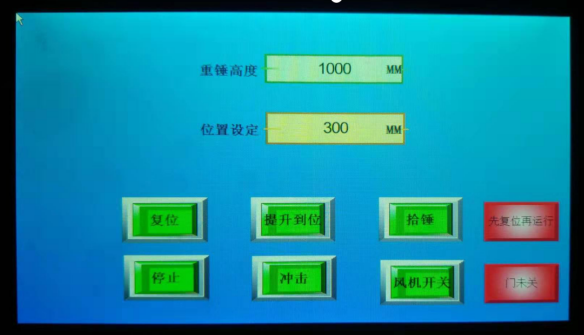

3.3控制界面

3.3數據顯示

3.4防誤操作設計

防呆設計開門自動切斷運行，防止誤操作危險作業；

4.2 照明功能

門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態。

4.3 安全防爆

5.3.1 門裝有鋼化防爆玻璃，玻璃前面安裝不銹鋼絲隔網,增加安全性能,

5.3.2 門內部加焊了加強筋使門更加牢固增加強度；

5.3.3 外部的鏈接鉸鏈門鎖采用高強度的標準配件，安全,方便安裝與更換；

5.3.4 箱體底部后上方安裝泄壓裝置，當壓力到達壓力開關的壓力時，壓力門打開自動泄壓。(泄壓口設有防護網，防止電池爆炸燃燒物噴出)

落下高度

0~1000mm 可調 (重物可以提起到一定高度，并下放，保證重物在垂直方向自由落體，不傾斜、不搖晃)；

顯示精度

0.1mm；

高度誤差

±5mm；

顯示方式

PLC 觸摸屏顯示測試參數；設定參數（高度）、運行、調試故障清除在觸屏完成

橫杠直徑

15.8mm±0.1mm (垂直橫放在電池中部，重物砸落在鋼棒上，鋼棒保持與方電池的底面平行）；

內箱材質

內箱SUS304厚1.5mm不銹鋼，

外箱材質

外箱1.5冷板靜電噴涂，

泄壓口

230*230mm

箱門

單向雙層門，雙層鋼化玻璃觀察窗，冷拉手門鎖,箱門加硅膠發泡迫緊條；

視窗尺寸

350mm*350mm；雙層防爆玻璃+內層SUS304不銹鋼防拋射物網罩組成，可以有效防止出現爆炸等情況時防爆玻璃破碎飛濺出去，有效保護實驗人員安全。

有LED照明燈，設計有防爆玻璃隔離。，

升降方式

電動升降；，

上下沖擊面

鋼板；20mm厚度

測試箱尺寸

600x600x1500mm（寬x深X高）

箱體外尺寸

約W850 X D850 X H1850mm；(具體以實物為準)

設備電源

AC 220V±10% 50HZ；

設備功率

1.0KW；

機臺重量

約 450KG。

移動腳輪

箱體底部設計有4個中載型萬向腳輪，

可靠性

斷電不掉錘，運動中防掉設計。

6.2.空間要求

就位搬運、安裝占地尺寸及放置環境要求；

6.3就位通道

按試驗箱外形尺寸能夠通過，須注意轉角、進門尺寸、電梯尺寸等特別節；

6.4樓層位置

針對樓上場地或地下空置的安裝現場，場地地面承重要求≥300kg/m2；

6.5占地及周邊相關尺寸

A.設備周圍維護空間，按A：≥1500px B：≥1500px C: ≥3000px D: ≥ 1500px；

6.6

試驗箱使用環境其他要求

環境溫度要求：0～40℃；

濕度要求：≤70％RH；

氣壓要求：86KPa～106KPa；

電磁環境：附近沒有強電磁輻射源；

6.7試驗箱安全存放條件

試驗箱不使用時，應保持試驗箱的儲存環境始終＞0℃；

伺服電機

定制

東莞

臺灣臺達系統

觸摸屏

威綸

深圳

7寸

絲桿

一諾

東莞

控制器

定制

深圳

交流接觸器

正泰

浙江

漏電開關

正泰

浙江

防爆箱

定制

東莞

精密焊接

法碼

定制

東莞

精密加工電鍍

電線

珠江

廣州
