一、技術方案說明：

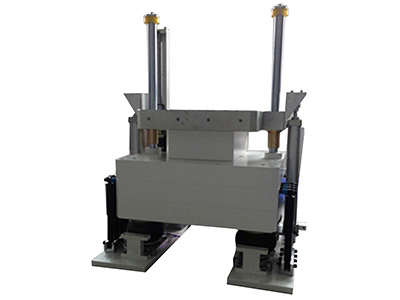

1、產品應用

MHSKT系列機械式?jīng)_擊試驗臺主要適用于電子產品、航空航天、船舶、軍工、汽車部件、交通運輸?shù)阮I(lǐng)域的抗沖擊試驗?？梢赃M(jìn)行半正弦波沖擊試驗。

機械式?jīng)_擊試驗臺設備滿足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等測試規范。

2、主要特點：

      1、升降機構為精密螺桿，采用精密馬達驅動，兩根精密導柱為導向，保證平臺升降平順，

          精密確保沖擊數據精確。

2、沖擊底座采用氣囊+避震阻尼器的結構設計，沖擊時不影響樓板結構。

3、沖擊機座為無共振設計，沖擊數據精準。

4、采用氣壓制動強力摩擦抱閘機構，無二次沖擊功能；

5、配備氣壓儲能缸，保證剎車機構氣壓穩定，保證試驗數據完整。

6、采用單通道數據測量采集，加速度數據測量、存儲、報表打印、數據回調、 數據庫管理等功能。

3、設備架構表

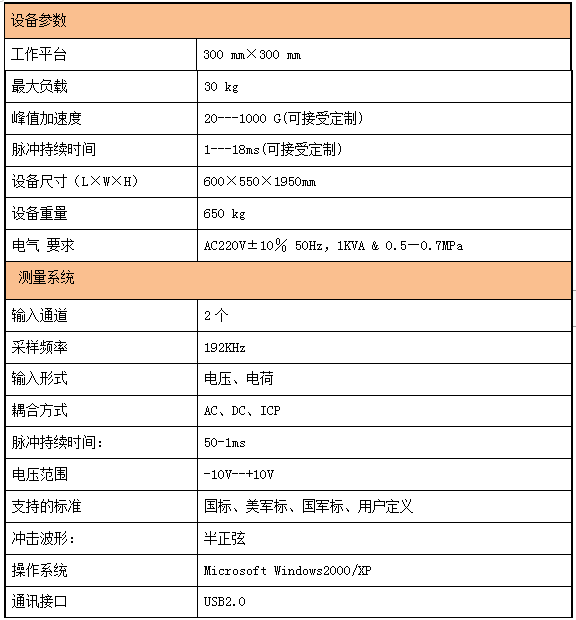

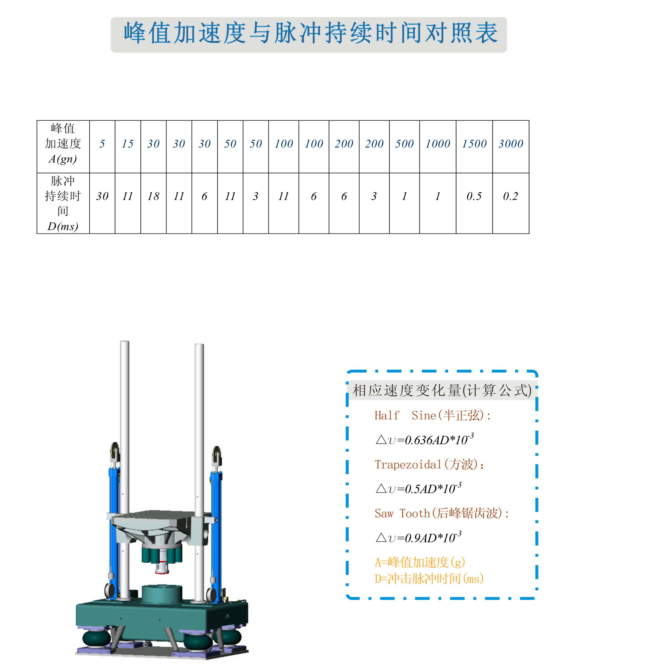

二、技術參數

三、設備性能介紹

1、 工作平臺

采用高強度進口鋁合金工作平臺.

2、升降機構：

  電機帶動滾珠絲杠提升工作平臺。

3、 升降高度控制

       提升的高度通過安裝在底座上的光電編碼器組件測量，光電編碼器測量具有精度高、抗干擾能力強，可靠性高，保證了沖擊的重復性。

 4、 剎車系統

      采用氣壓制動強力摩擦抱閘防二次沖擊制動功能，防止二次反彈

5、 緩沖系統

有效減小沖擊試驗對地面的沖擊力，設計了自緩沖系統，由底座、阻尼器、氣囊組成。

6、 波形發生器

半正弦波形發生器

半正弦波發生器主要用工程橡膠制造或羊毛氈。由多種不同的厚度相互串聯，組成多種剛度，實現不同的沖擊脈沖寬度。

7、安全裝置

急停開關: 通過強制斷開動作機構的接點熔接等緊急情況下切斷電路 ·

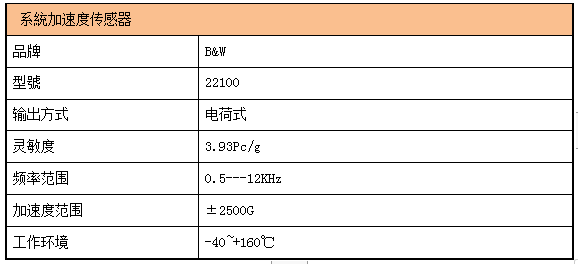

8、沖擊測量系統介紹與特點

系統符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 標準，它具有精準、快速的沖擊波形捕捉能力，最高采樣率可達1MHz，您不必再擔心哪怕很窄小的沖擊事件被漏過。

它同時也是一個整合的解決方案，您不必忙碌于波形查看和記錄，它可以從捕捉?jīng)_擊事件到生成報告一并完成，更重要的是，它還為您提供了沖擊響應譜（SRS）分析功能，可以幫助您對于沖擊脈沖對實際系統的潛在損傷進行有效的評估。最后，輔助的力變形、沖擊響應等分析可以幫助您了解沖擊結果的更多細節。

測量系統特點

符合MIL-STD-810，GJB-150-18-86，IEC68-2-27標準，DELL標準

最高采樣頻率可達1MHz

最大測試加速度100,000gn

最小測試脈寬0.1ms

多幀波形記錄與回放

支持內、外部觸發

分析功能：

沖擊波形瞬態捕捉

瞬態捕捉幫您得到單個或多個脈沖，系統自動分析沖擊脈沖的峰值、脈寬、速度變化量、頭部傷害指數HIC等數據,自動將捕獲的脈沖波形匹配到理想波形，并比較兩者間的偏差

沖擊響應譜分析

沖擊響應譜分析可對沖擊產生的潛在損傷進行評估，為設計產品的抗沖擊能力提供依據。系統對每個沖擊脈沖進行SRS分析，比較實際SRS和目標SRS的偏差。

其他分析

力變形分析、沖擊響應演示、旋轉沖擊分析等沖擊試驗中必要的分析。力變形分析計算脈沖產生的力峰值、變形峰值、能量、效率等。沖擊響應演示提供學習沖擊響應譜的工具。旋轉沖擊分析用于旋轉沖擊機器或其他旋轉控制事件，該信號由軸向加速度測量計算得到。

四、設備安裝準備要求

  場地要求：

1、電源:220V±10% 50Hz

2、氣源：0.5--0.8MPa

   設備搬運/裝卸要求

客戶應準備好相應的卸貨、搬運工具。

*本方案并不代表我們的最終結果，我們將根據您的需要，為客戶提供/高品質/技術先進/更完善快捷的產品及服務。真誠歡迎你們與我們的進一步溝通，以便我們能為您提供更好的服務
